위에서 소개했던 Nano-ITX, Pico-ITX는 일반적인 용도와 WindowsXP에는 왠지 조금은 어울리지 않는다는 느낌이 강하다. 이보다는
WindowsCE가 더 잘 어울릴 것 같은 느낌인데, 멀티미디어와 게임 등을 즐기고, 자신의 방 안에서 사용할 시스템의 메인보드로
소개했다기 보다는 개발자들이 찾고 있는 요구조건을 갖춘 이러한 Embedded 솔루션이 존재하고 있음을 알려드리기 위한 성격이 컸다.
또 개중엔 적당한 성능의 초소형 PC를 필요로 하는 개인 유저들도 있을 수 있으며, 이러한 유저들에겐 Nano-ITX, Pico-ITX 기반의
시스템이 최적의 선택이 될 수도 있을 것이다.
 |
|

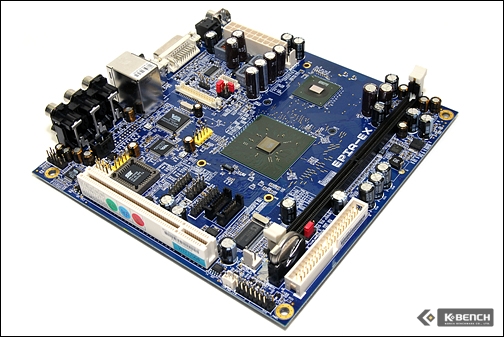

▲ EPIA EX15000G |
하지만 대다수의 일반 유저들에겐 비싼 메인보드 가격과, 또 상당한 비용을 더 지출해야
하는 초소형 하드웨어들이 부담이 될 수 밖에 없어 보인다. 여기에 만족할 만큼의 기능과 성능이 지원되지 못한다는 점 역시 일반 유저들이
다가서기엔 다소 부담스러울 수 있어 보인다.
이번에 둘러볼 EPIA EX15000G를 이번 리뷰의 중심으로 잡은 이유도 이때문인데, 이 메인보드는 ITX 시리즈 중 가장 크지만, 대신 데스크탑 PC에 사용되는 일반적인 하드웨어들을 사용해 시스템을 구축할 수 있다는 커다란 장점을 가지고 있다. 따라서 개인 용도의 멀티미디어
PC, 또는 초소형 HTPC등을 고려하고 있는 유저라면 이 제품에 가장 관심을 가지게 될 것이라 생각 된다.
 |
|

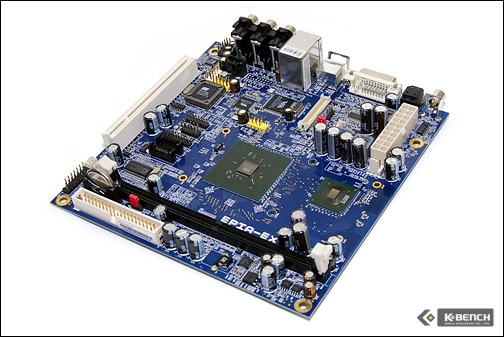

▲ EPIA EX15000G |
Mini-ITX는 ITX 규격 중 가장 면적이 넓다. 하지만 전체 크기는 가로, 세로 17cm로
Micro-ATX 규격의 메인보드 절반 크기에 해당한다. 어떻게 보아도 너무 작은 메인보드이지만, Nano-ITX, Pico-ITX를 먼저
살펴보았기에 상대적으로 조금은 더 커 보이는 것일까?
 |
|

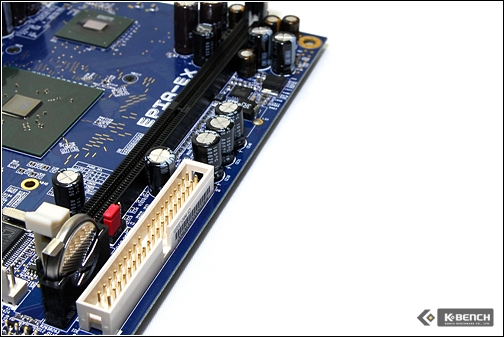

▲ IDE / DIMM |
Mini-ITX는 보드의 사이즈를 약간 늘이는 대가로 커다란 장점을 흡수했다.
데스크탑에 흔히 사용되는 하드 디스크나 DDR2 메모리를 그대로 이용할 수 있게 된 것인데, 바로 이점 때문에 개인 유저들에게도 선택될
가능성이 존재하는 것이 아닌가 생각된다.
메모리의 지원은 앞서 살펴보았던 다른 ITX 시리즈와 동일하게 DDR2 533MHz 메모리를 1GB까지 설치할 수 있다. IDE 역시 하나를
지원한다.
 |
|

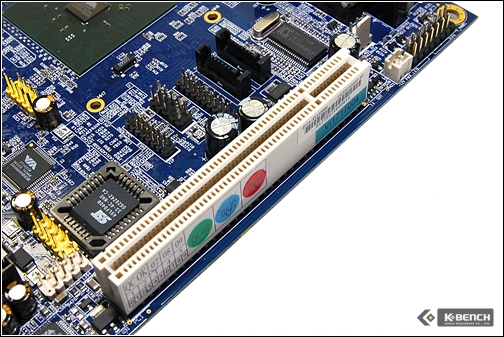

▲ PCI / S-ATA |
위의 이미지는 EPIA EX15000G의 이미지 중 가장 집중해 보아야 할 부분이라
생각된다. 보드상의 각종 헤더들이 거의 모두 드러나고 있는데, 좌측에 위치한 두 개의 노란색 헤더는 USB를 위한 것이며, 아래쪽의 USB
헤더와 90도 각도로 설치된 하얀색 헤더는 1394이다. 이미지에 나타나진 않지만 더 왼쪽에는 전면 오디오 포트의 연결을 위한 헤더가 존재한다.
하나의 PCI 슬롯이 지원되며, 그 위로 몇 개의 헤더를 확인할 수 있다. PCI 슬롯 위의 좌측 헤더는 Video-In을 위한 것이며, 중앙은
키보드/마우스를 위한 PS/2 포트이다. 그리고 가장 우측은 LPC 디바이스를 위한 헤더이다.
헤더 오른쪽으로는 2개의 S-ATA 포트가 위치한다. 아쉬운 것은 이전에 살펴보았던 Nano-ITX, Pico-ITX와 마찬가지로 이 메인보드
역시 S-ATA II를 지원하지 못한다는 점인데, 현재의 스토리지 디바이스들이 150MB/s 이상의 성능을 전혀 내지 못하고 있으므로
사용자의 심리적 부분을 제외하면 성능이 부족할 가능성은 별로 없는 것으로 생각된다.
좌측 상단의 VT1708A는 8채널을 지원하는 사운드 코덱이며, 우측 상단의
VT1625M은 TV-Out을 위한 HDTV 인코더이다. 좌측 하단의 VT6107은 100Mbps Ethernet Controller이며, 우측
하단의 VT6307S는 IEEE 1394 Controller이다.
VIA가 ITX 시리즈로 대변되는 Embedded 솔루션을 만들어낼 수 있던 힘도 바로 이런 곳에 있지 않을까? 보드상에 구현되는 모든 기능을
자사의 기술로 해결하고 있다. 보드상에 붙어있는 각종 칩셋 중 BIOS를 위한 EEPROM을 제외하면 VIA의 것이 아닌 것을 찾기 불가능하니까
말이다.
 |
|

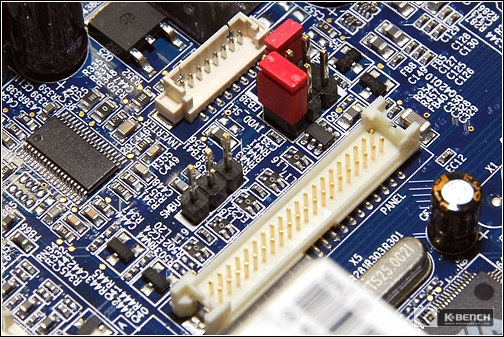

▲ Inverter / LVDS |
개인 유저 차원에서는 거의 이용할 일이 없겠지만, 여타 용도의 사용을 고려해
인버터를 가지고 있다. 하단의 붉은 색 점퍼를 조정해 백라이트에 공급되는 전압을 5V/12V로, 시그널에 사용되는 전압을 3.3V/5V/12V로
각기 조정해 줄 수 있다. 바로 아래에는 1채널 LVDS도 확인할 수 있다.
 |
|
 |
|

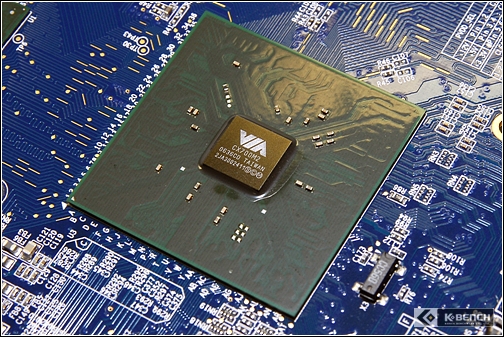

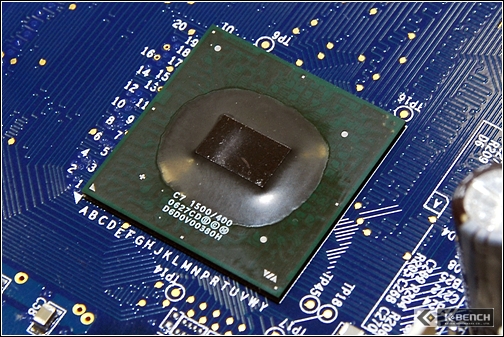

▲ Chipset / CPU |
CPU는 VIA C7 1.5GHz가 채용되었다. 부족하다 느껴질 수도 있겠지만, 어쨌든
현존하는 EPIA 시리즈 중엔 가장 빠른 CPU라 할 수 있는 제품이다.
칩셋으론 VIA CX700M2가 장착되어 있는데, 앞서 살펴보았듯 Unichrome Pro II 그래픽 엔진이 내장되어 MPEG-2/4,
WMV9 디코딩 시 하드웨어적으로 이를 가속해준다.
 |
|

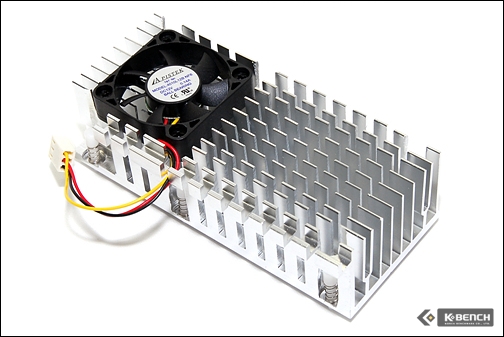

▲ CPU 쿨러 |
CPU 쿨러라 하기에도 뭣한 수준의 일반적인 알루미늄 히트싱크가 제공된다. CPU와
칩셋의 발열을 동시에 해결하는 구조로, CPU의 장착 위치엔 40mm 팬도 하나 달려있다. 쿨러라 부르기에도 민망한 수준이지만, 더 재미있는
것은 팬을 왜 달았을까 싶을 정도로 발열도 없다는 점이다. CPU를 최고 속도로 몇 시간이고 구동해도 그저 아주 약간의 미열이 히트싱크를 통해
감지되는 수준이다. 결과적으로 이 쿨러로도 이 메인보드의 발열을 해결하는 데엔 차고 넘치는 수준이라 할 수 있다.
다만 40mm 팬은 아무리 잘 만든다 해도 그 크기로 인한 수명의 문제가 제기될 수 있어 보인다. 하지만 이정도의 메인보드를 선택해 직접
시스템을 구축할 유저에게 40mm 팬을 교체하거나, 또는 이를 자신의 입맛대로 최적화 시키는 것은 한마디로 일도 아닌 일이니 유저들 개개인이
알아서 선택하고 판단할 부분이 아닐까 생각된다.
히트싱크를 장착하면 높이는 34.5mm가 된다. 장착되는 메모리의 일반적인 높이가 34.6mm 이고 ATX 커넥터의 높이는 33mm이다. 이를
고려하면 메인보드의 수납을 위해 소요되는 공간을 계획할 수 있는데, 17cm 이상의 가로, 세로 길이와, 약 4.45cm의 높이만 확보되면 이를
수납할 수 있게 된다.
 |
|

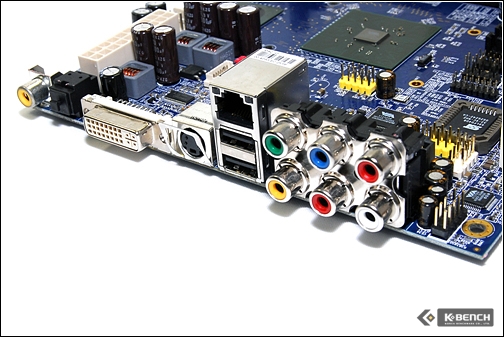

▲ 백패널 |
백패널은 우리가 일반적으로 보아오던 메인보드의 그것과 다르다. 달라도 아주 많이
다르다. 우선 큼직한 6개의 RCA 단자가 눈에 들어오겠지만, 이것 외에도 조금만 살펴보면 이 보드가 영상과 사운드의 입출력에 얼마나 많은 공을
들였는지 대번에 확인할 수 있다.
그래픽의 출력이 DVI를 통해 이루어진다는 점도 매우 반가운 일이다. DVI를 지원하는 LCD 모니터가 이미 일반화 된지 오래이므로 이를 충실히
지원하는 올인원 메인보드라면 반가울 수 밖에 없어 보인다.
 |
|

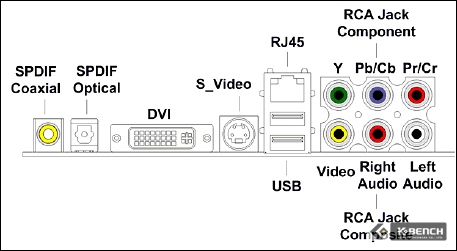

▲ 백패널 |
6개의 RCA 중 상단의 3개는 콤포넌트 출력을 위한 단자라는 것을 알 수 있다.
하단의 세 개 중 가장 왼쪽은 Composite, 그리고 우측의 두 개는 사운드의 출력을 위한 단자이다. USB 포트 왼편으로 S-Video 포트를
별도로 가지고 있으므로 현재 이용되는 TV-Out 방식을 모두 지원하고 있다고 할 수 있다.
이뿐만이 아니다. S/PDIF역시 Optical과 Coaxial을 모두 지원한다. 기본적으로 RCA를 통해 2채널 사운드 이상을 출력할 수
없지만, S/PDIF를 이용하면 8채널 사운드의 활용이 가능해진다. 더구나 두 가지 방식을 모두 지원하므로 어떤 리시버를 이용하든 편리하게
연결할 수 있다.
|
VIA EPIA EX15000G |
|
제품명 |
VIA EPIA EX15000G |
|
프로세서 |
VIA C7 1.5GHz |
|
칩셋 |
VIA CX700M2 |
|
시스템 메모리 |
DDR2 533 DIMM socket (Up to 1GB) |
|
VGA |
Integrated VIA UniChrome™ Pro II
3D/2D AGP |
|
확장 슬롯 |
1 PCI Slot |
|
온보드 IDE |
1 UltraDMA 133/100/66/33
Connector |
|
온보드 Serial ATA |
2 SATA Connector |
|
온보드 LAN |
1 VIA VT6107 10/100 Mbps Fast
Ethernet Controller |
|
온보드 Audio |
VIA VT1708A High Definition
Audio Codec |
|
온보드 TV-Out |
VIA VT1625M HDTV Encoder |
|
온보드 1394 |
VIA VT6307S IEEE 1394 Firewire |
|
백 패널 I/O |
1 DVI connector
1 RJ45 with USB stack 2.0 connector
1 miniDIN for S-Video output
3 RCA jack for composite video and stereo audio outputs
3 RCA jack for component video output
1 S/PDIF coaxial connector
1 S/PDIF optical connector |
|
온보드 I/O 커넥터 |
2 USB pin connectors for 4
additional USB 2.0 ports
1 1394 pin connector for 1 1394 port
1 Front-panel audio header for HP-out and MIC-in
1 Audio Line-in header
1 LPC header
1 LVDS connector to support 1-CH LVDS panel
1 TV out header for SCART and D-terminal (Optional)
1 CCIR656/601 video input and SMBUS
1 PS2 mouse/keyboard header
2 SATA connectors
2 Fan pin connectors for CPU and System fans
1 ATX power connector |
|
BIOS |
Award BIOS
LPC 4/8Mbit flash memory |
|
OS |
Windows 2000/XP, Linux, Win CE, XPe |
|
시스템 모니터링 & 관리 |
Wake-on-LAN, Keyboard-Power-on, Timer-Power-on
System power management, AC power failure recovery |
|
작동 온도 |
0 ~
50 ° C |
|
작동 습도 |
0%
~ 95% (relative humidity; non-condensing) |
|
폼팩터 |
Mini-ITX (6-layer)
17 cm x 17 cm |
|
공급사 |
DST |
